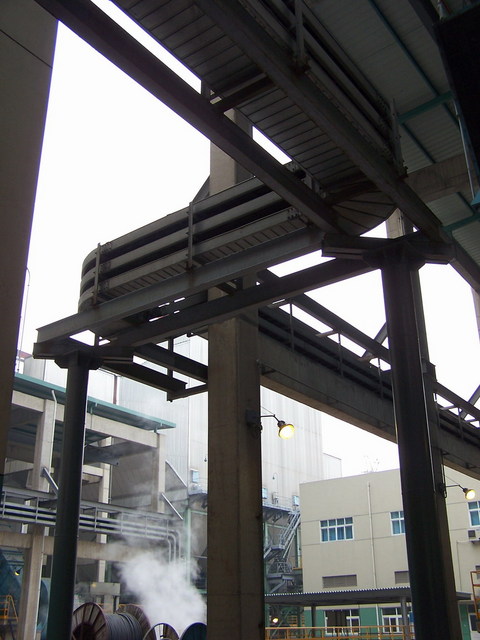

安装桥架
![](/uploadfile/2017/0114/20170114034258163.jpg)
电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构,由支架、托臂和安装附件等组成。可以独立架设,也可以敷设在各种建(构)筑物和管廊支架上,体现结构简单、造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好,耐冲击强度高的物性特点。
由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。室外桥架受温度影响较大例如环境高温度为40℃,低温度为-20℃,则电缆桥架的大收缩量按下式求得:
Δt=11.2×10-6×60deg(度)×1000mm
由此得出结论:
温差为60℃时,Δι=0.672mm/m
温差为50℃时,Δι=0.560mm/m
温差为40℃时,Δι=0.448mm/m
工程设计中直线段电缆桥架应考虑伸缩接头,伸缩接头的间距建议按以下取定:
当温差为40℃时为50m;
当温差为50℃时为40m;
根据规范的有关规定,镀锌电缆桥架进行良好的接地。
(1)镀锌电缆桥架直接板每个固定螺栓接触电阻
应小于0.005Ω,此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线),每个电缆桥架的电阻值可按下式计算:
r=ρ·L/S
式中:ρ=15×10Ω-6/cm(20℃);
L=长度按100mm计算;
S=截面积cm2。
(2)梯架于托盘的单位电阻值见表2。
表2梯架于托盘的单位电阻值
(3)电缆槽的单位电阻值见表3
(4)当电缆桥架安装连接程整体后,每根梯边(或每个电缆槽)的电阻为:
R=L(r+1/3r’)
式中:
R--梯边,即(电缆槽)全长总电阻(mΩ);
r--梯边单位长度电阻(mΩ/m)
