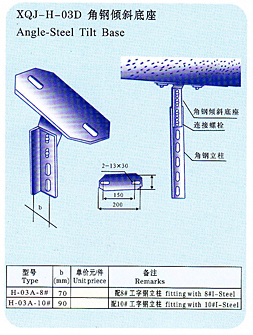

xqj-h-03d角钢倾斜底座
电缆桥架敷设的具体要求
（1）几组电缆在同一高度敷设时,各相邻电缆桥架间应考虑维护、检修的需要,一般不宜小于0.6m。
（2）电缆桥架水平敷设时,支撑跨距一般为1.5～3m,垂直敷设时,固定点间距不大于2m。桥架弯曲半径小于300mm时,应在距弯曲段与直线段接合处300～600mm的直线段侧设一个支撑,当弯曲半径大于300mm时,还应在弯曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。
（3）电缆桥架可采用胀管螺栓或在预埋铁件上焊接的方法固定。
（4）电缆桥架在穿过墙及楼板时,应采取防火隔离措施。
（5）直线段钢制电缆桥架超过30m,铝合金或玻璃钢制电缆桥架超过15m时,应有伸缩节,其连接宜采用伸缩连接板。电缆桥架跨越建筑物伸缩缝处,应设置伸缩缝或伸缩板。
（6）电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道下方,否则应采取防腐隔热措施。
（7）电缆可敷设在线槽内,但在梯架或托盘(指未完全封闭)内,不应直接敷设导线。
（8）室内电缆托盘、梯架不应采用具有黄麻或其他易燃材料外护层的电缆,否则在室内及电缆沟、隧道、竖井内侧有麻护层的电缆,应剥除麻护层,并对铠装加以防腐处理。
（9）电缆在桥架内的填充率,电力电缆不应大于40%,控制电缆不应大于50%。
（10）电缆或导线在桥架内不应有接头,接头应设置在接线箱内。
