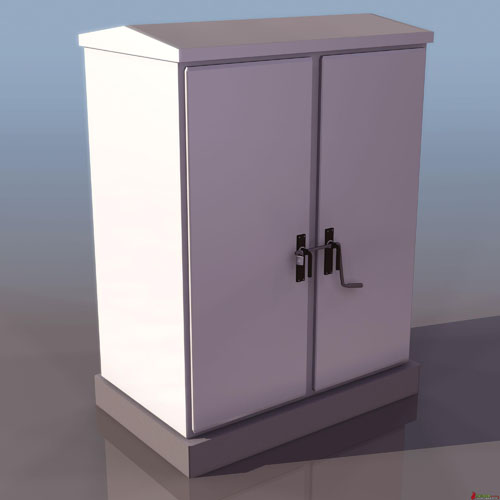

配电箱

当前位置：首页 / 电缆桥架 / 配电箱

来源：http://www.sdhangfeng.com 发布于：2017/01/13

　　配电箱的安装要求

　　1、配电箱应用不可燃材料制作；

　　2、触电危险性小的生产场所和办公室，可安装开启式的配电板；

　　3、在触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉房、木工房等场所，应安装封闭式箱柜；

　　4、在有导电性粉尘或产生易燃易爆气体的危险作业场所，必须安装密闭式或防爆型的电气设施；

　　5、配电箱各电气元件、仪表、开关和线路应排列整齐，安装牢固，操作方便；

　　6、落地安装的板(箱)底面应高出地面5~10 mm；

　　7、操作手柄高度一般为1.2～1.5m；

　　8、箱前方0.8～1.2m的范围内无障碍物；

　　9、保护线连接可靠；

　　10、箱以外不得有裸带电体外露；

　　11、必须装设在箱外表面或配电板上的电气元件，必须有可靠的屏护。

　　二次接线流程

　　1、按照原理图来了，不在同一位置的的要上端子，千万不要一个端子接3根线。查错就不是那么查了，只能按照原理图来一个个对。

　　（1）导线横截面的选用

　　市电（交流220V）电压回路的线用1.5平方毫米的；电流回路用2.5平方毫米的。蓄电池一般用1.5平方毫米就可以。

　　（2）接线时候，要检查好导线两端的信号是否对应，以免造成不必要的错误。

　　（3）主要的是看明白原理图及接线图。

　　2、如果是新手要先审图，整理一条自己的思路，而且还可以检查一下图纸有没有问题，不懂的地方可以先弄明白，这样有利于做线。然后才开始接线。

　　对二次接线施工的要求：按图施工，接线正确；导线与电气元件采用螺栓连接、插接、焊接或压接等，均应牢固可靠，接线良好；配线整齐清晰、美观；导线绝缘良好，无损伤；柜内导线不应有接头；回路编号正确，字迹清晰。
